Un lampadaire halogène de salon 12 v - 50 w


Matériel nécessaire
  • 3 tubes alu de 10 x 1 m.
  • 37 tubes alu de 10 x 150 mm.
  • 4 rondelles alu de 150 x 8 mm.
  • 1 vis TH de 4 x 50 mm.
  • 2 écrous à oreilles de 4.
  • 4 tiges filetées de 4 x 165 mm.
  • 4 écrous de 4.
  • 1 vis TF de 5 x 15 mm.
  • 4 vis TH de 4 x 15 mm.
  • 1 transformateur 220 v - 12 v - 160 VA.
  • 1 domino porcelaine à 3 connexions.
  • 1 lampe halogène 12 v - 50 w.
  • 5 m de câble électrique de 2 x 1 mm².
  • 1 fiche 2 P - 250 v - 6 A.
  • 1 interrupteur poire ou à pied.

    Conseils :
  • Après avoir déniché un transfo de 160 VA qui sert , par son poids , à lester le pied , il faudra faire jouer vos relations pour trouver un tourneur qui veuille bien usiner vos 4 rondelles d'alu.
  • Commencer par dessiner une épure d'une rondelle qui recevra les 37 tubes de 10 et vérifier l'encombrement du transfo.
  • Le rayon du cercle est de 134 mm et il faudra laisser un espace d'1 mm entre chaque tubes , ainsi qu'une bordure de 3 ou 4 mm.
  • Une fois tous les trous pointés , repérer les rondelles (haut et bas) , les maintenir par le trou central (diamètre de 5 mm) et commencer le perçage au foret de 3 , puis 6 et enfin 10 mm.(là il vous faudra une perceuse avec variateur montée sur colonne)
  • Prévoir plusieurs forets de rechange car les premiers perçages nécessitent des angles de coupe bien affûtés.
  • Ce travail est assez long et fastidieux car il faut sans arrêt débarrasser les copeaux qui encombrent le foret , sinon il risque de talonner et de dévier de son axe de perçage.(le pire c'est qu'on ne s'en aperçoit pas tout de suite)
  • Repérer et percer à 3,5 les trous borgnes qui recevront les 4 tiges filetées de 4 disposées en carré sur la rondelle du haut.(attention de ne pas traverser)
  • Cachées dans les tubes , ce sont elles qui maintiendront l'ensemble.
  • Les trous de 4 dans la rondelle du bas seront lamés à 10 (mèche à bois) de façon à noyer les écrous de 4.(rien ne devra dépasser)

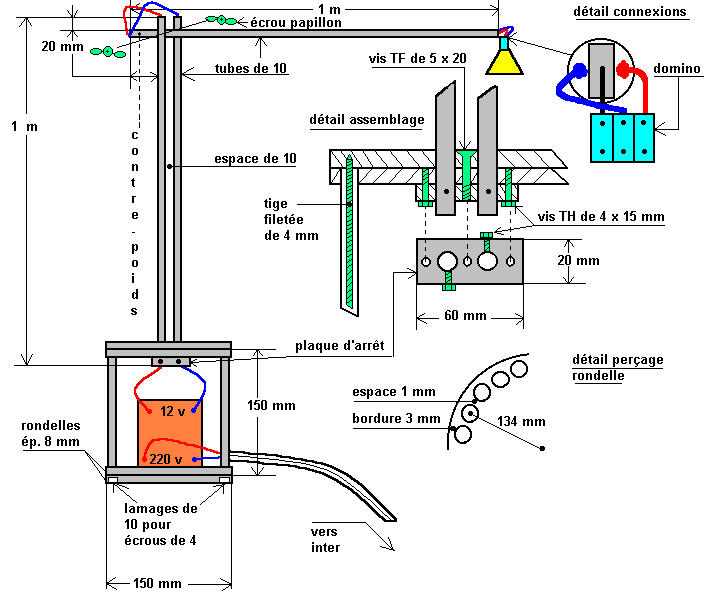

  • Réaliser une plaque d'arrêt dans une chute d'alu suivant le dessin pour fixer les 2 tubes verticaux espacés de 10 mm et ainsi les empêcher de descendre.
  • Pour l'articulation du tube horizontal qui sera monté en dernier , un trou de 4 sera percé à 20 mm de chaque extrémités et la tête de vis TH de 4 x 50 sera sciée pour servir d'axe avec les écrous papillons.
  • Le câble méplat , enfilé en premier , devra être dédoublé pour permettre le passage de l'axe.(à moins que vous n'utilisiez du fil de câblage blanc de 1 mm² pour cette partie)
  • La fixation du domino en porcelaine à 3 connexions est un peu plus délicate car il faudra enfoncer en force un petit carré d'alu de 4 mm d'épaisseur taraudé à 2 pour recevoir une vis coudée à angle droit.(voir le dessin détaillé)
  • Assembler le tout en travaillant à l'envers et à plat.
  • Passer le câble dédoublé dans les tubes verticaux , visser les 4 tiges filetées , enfiler les 37 tubes dans leurs logements respectifs , passer le reste du câble pour l'arrivée du 220 v entre 2 tubes suffisamment espacés , emboîter les 2 rondelles restantes avec le transfo préalablement fixé et câblé et maintenir le tout avec les écrous de 4 noyés dans les lamages.
  • Coller une rondelle de feutrine auto-collante sous la rondelle de base.
  • Terminer en fixant le tube articulé , en branchant le domino et en connectant la lampe sur ce dernier.(écarter légèrement les pattes de la lampe au besoin , mais attention ça casse vite !)

    Options :
  • Si malgré un serrage efficace de l'articulation , le bras horizontal a tendance à piquer du nez , prévoyez un contre-poids attaché à un fil de nylon.
  • Pour rendre le contre-poids efficace , l'extrémité du tube devra dépasser de 50 mm ou plus de son point d'articulation.
  • Ceci est valable pour un éclairage direct. (voir photo)
  • Pour un éclairage indirect , le socle sera posé sur le sol , le bras dirigé vers le haut et la lampe regardant le plafond.
  • Coller une tête de rivet alu sur la vis centrale de façon à pouvoir dire qu'aucune visserie n'existe.
  • Pourquoi du câble de 1 mm² pour la lampe de 50 w , parce que suivant la formule déjà citée : P = U.I d'où I = P/U.
  • Faites le calcul et utilisez la deuxième formule des électriciens qui comptent 5 A par mm².
  • Et n'oubliez pas que vous travaillez avec du 220 v et des matériaux conducteurs et qu'une mise à la terre s'impose.
