Une lampe 12 volts pour garage aveugle


Matériel nécessaire :
  • 1 morceau de contre-plaqué de 150 x 90 x 10 mm.
  • 2 morceaux de contre-plaqué de 120 x 90 x 10 mm.
  • 2 morceaux de contre-plaqué de 170 x 120 x 10 mm.
  • 1 morceau de contre-plaqué de 170 x 110 x 10 mm.
  • 24 vis agglo de 3,5 x 20 mm.
  • 2 charnières inox de 40 x 25 mm.
  • 4 vis à bois TF de 2 x 16 mm (pour le haut).
  • 4 vis agglo de 2,5 x 10 mm (pour le bas).
  • 2 fermoirs à levier cadmiés de 30 mm.
  • 4 vis à bois TR de 3 x 15 mm (pour le haut).
  • 4 vis agglo de 2,5 x 10 mm (pour le bas).
  • 1 manche de lime de 19 x 95 mm.
  • 2 vis agglo de 4 x 30 mm.
  • 1 boîtier de lampe de poche pour pile plate de 4,5 volts.
  • 1 vis TH de 5 x 50 mm.
  • 5 écrous de 5 mm.
  • 4 rondelles plates de 5 mm.
  • 1 lampe 12 v - E10 - 350 mA.
  • 2 pattes en fer plat cadmié de 90 x 10 x 3 mm.
  • 2 vis TF de 6 x 20 mm.
  • 2 rondelles plates de 6 mm.
  • 2 rondelles grower de 6 mm.
  • 2 écrous de 6 mm.
  • 1 batterie 12 volts sans entretien de moto.
  • 1 fin de course à levier ou à galet.
  • 2 cosses clips femelles.
  • 2 cosses banane mâles.
  • 2 cosses banane femelles.
  • du fil électrique de 1,5 mm².

    Quelques conseils :
  • Bien souvent, dans les HLM, les garages ne sont pas éclairés : il n'y a que les communs qui le sont.
  • Et un éclairage d'appoint, qui s'allumerait automatiquement quand on ouvrirait la porte du garage, ne serait pas du luxe.
  • Surtout si vous venez de changer la batterie de votre moto, trop poussive pour résister à des démarrages successifs, mais suffisante, après une bonne charge, pour alimenter une lampe de 4,2 watts.
  • Si vous remplissez toutes ces conditions, ce montage est peut-être pour vous.

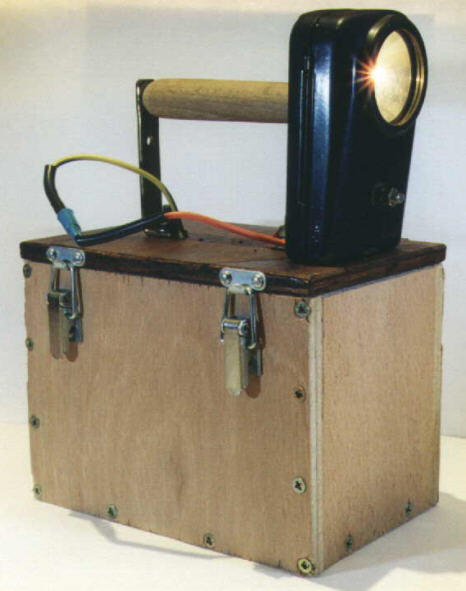

  • Ici, la batterie récupérée est une YUASA sans entretien pour DOMINATOR 650, et les cotes du coffret en contre-plaqué sont données à titre indicatif, avec juste quelques millimètres de jeu.
  • Donc, prévoyez un peu plus, si vous voulez glisser une sangle pour sortir la batterie plus facilement.
  • La réalisation du coffret ne devrait pas poser trop de problèmes.
  • Notez bien que les vis de 3,5 x 20 du fond travaillent au cisaillement et non à l'arrachement.
  • Il y a parfois des vis livrées avec les charnières ou les fermoirs qui serviront à fixer ceux-ci dans l'épaisseur du couvercle, mais pas dans les panneaux verticaux : il faudra utiliser des vis agglo de 2,5 x 10 et vérifier qu'elles ne dépassent pas, sinon les limer.
  • Les pattes, qui ont été réalisées dans des chutes de fer plat cadmié de 10 mm de largeur et 3 d'épaisseur, seront percées avant d'être pliées à 15 mm.
  • Avant de les fixer, faites un fraisage à 11 mm, à l'intérieur du couvercle, pour noyer les vis TF de 6 x 20.
  • Les trous de 4 mm pour passer les fils, connectés à la batterie, seront percés juste devant ces pattes. (prévoir du mou pour l'ouverture)
  • Un avant-trou de 3 sera nécessaire avant de fixer le manche de lime, ajusté à 95 mm, avec les vis de 4 x 30.
  • Le boîtier de lampe de poche sera débarassé de sa charnière, de son verre et son optique sera limé pour recevoir la lampe E10 - 12 v, car l'ampoule est trop grosse. (14 mm)
  • Percer les trous de 4 pour passer les fils et un trou de 5 pour la fixation.
  • Brancher les fils sur les lamelles avec les cosses clips, fermer le boîtier, sans l'écraser, avec les rondelles et les écrous de 5, et n'oubliez pas de mettre l'interrupteur en position marche.

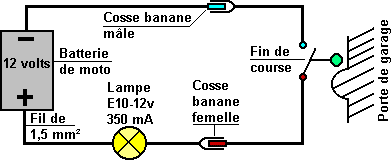

  • Le petit schéma ci-dessous montre la marche à suivre.


  • Quant au fin de course, il a été récupéré dans une vieille armoire électrique, et sera attaché avec des colliers rilsan, sur un montant de la porte.
  • Il a été réglé de façon à s'enclencher quand la porte du garage est levée à fond.
