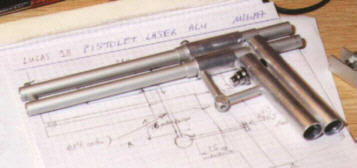

Un pistolet laser


Matériel nécessaire :
  • 2 tubes alu de 10 x 210 mm.
  • 1 tube alu de 12 x 65 mm.
  • 1 tube alu de 12 x 50 mm.
  • 1 tube alu de 14 x 44 mm.
  • 1 tube alu de 14 x 29 mm.
  • 1 tube alu de 16 x 145 mm.
  • 1 tube alu de 16 x 120 mm.
  • 2 tubes alu de 6 x 26 mm.
  • 1 tube alu de 6 x 6 mm.
  • 1 rond alu de 10 x 8 mm.
  • 1 vis de 3 x 30 mm.
  • 1 tige filetée de 3 x 65 mm.
  • 1 tige filetée de 3 x 70 mm.
  • 3 écrous de 3 mm.
  • 1 mini bouton poussoir.

    Conseils :
  • Commencez par dessiner une épure sur une feuille à petits carreaux de 5 x 5 mm.

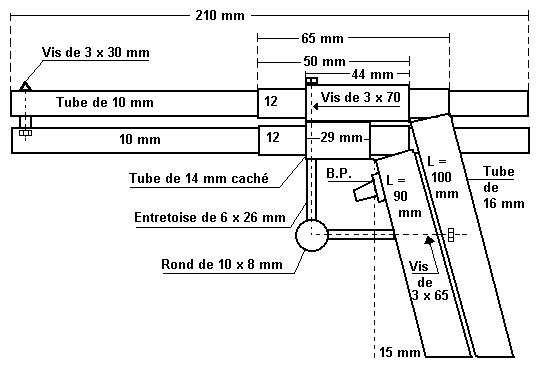

  • Sciez vos tubes de 16 au 3/4 de façon à les plier sans les casser.(les côtes du schéma tiennent compte de l'épaisseur du trait de scie : 1 mm)
  • L'inclinaison de la crosse est donnée par un triangle dont la base est 15 mm et on en profitera pour biseauter.
  • Percez de part en part le rond de 10 x 8 à 2,5 mm pour tarauder à 3 mm.
  • Montez votre pontet en vissant les vis de 70 (verticale) et de 65 (horizontale) et en glissant les entretoises de 6 x 26.
  • C'est lui qui donnera la côte pour percer les tubes et insérer le bouton poussoir à la bonne place et qui fait office de gâchette.
  • Le bouton poussoir est un Secmé qui fait clic-clac en appuyant dessus et sera monté en premier lorsque tout sera prêt.
  • Emmanchez les tubes de 10 dans ceux de 12.
  • Présentez le montage pour voir ce que ça donne.
  • Repèrez et percez le grand tube de 16 de façon à faire traverser les 2 canons superposés dans la crosse.
  • Ce n'est pas facile de percer en biais. Prenez votre temps. Commencez par un foret de 3 mm puis augmentez progressivement.(une perceuse sans fil à variateur électronique vous sera très utile)
  • Si vous ne trouvez pas de tube de 14 , prenez du tube de 12 et sciez-le dans la longueur de façon à obtenir un emmanchement télescopique.(de toute façon , il ne se verra pas car il sert juste de cale d'épaisseur)
  • Percez l'empilage de tubes pour glisser la tige filetée de 3 x 70.
  • Percez le bout du canon à 5 mm du bord pour fixer la vis de 3 x 30 et son entretoise de 6 x 6.(clé de 5,5 mm coudée)
  • La tête de la vis sera limée en Vé inversé pour obtenir le guidon de la ligne de mire.
  • Pour monter le pontet : mettre d'abord la vis de 65 et son écrou.(aidez-vous d'une pince brucelle)
  • Faites glisser l'entretoise de 6 x 26 , vissez le rond de 10 x 8 , positionnez la deuxième entretoise et glissez la vis de 70 en vissant.
  • Placer l'écrou , le coller , couper le surplus et limer-le en Vé pour obtenir le cran de mire.

    Option :
  • Le nec plus ultra eût été d'insérer dans le canon inférieur un vrai laser qu'on trouve en porte-clés , mais l'intérieur du tube fait 8 mm et c'est presque impossible d'en trouver un si petit.
  • Quoiqu'il en soit , préfèrez cette version toute simple , car allez dire à un gosse de ne pas viser les yeux avec un vrai pistolet laser !!!
