Une mini-tour simple CD

La mini-tour

Matériel nécessaire :
  • 3 tubes carrés alu argent de 15 x 15 x 500 mm.(2 x 1 m)
  • 40 tubes alu argent de 6 x 155 mm.(7 x 1 m)
  • 2 ronds alu argent de 10 x 145 mm.
  • 38 ronds laiton de 3 x 138 mm.(6 x 1 m)
  • 6 embouts rentrants de 17 x 17 mm.
  • 6 vis Parker de 4,2 x 19 mm.
  • 2 vis Parker de 2,9 x 19 mm.
  • 1 tasseau de 17 x 17 x 500 mm.(gabarit)

    Quelques conseils :
  • La réussite de cette mini-tour à 36 boîtiers simples CD dépend exclusivement du bon perçage du tasseau.
  • Car il est plus facile de tracer et percer du bois que de travailler directement sur l'alu.
  • De plus, ce tasseau qui nous servira de gabarit de perçage, nous assurera une bonne correspondance des trous dans les 2 tubes carrés de la face avant.

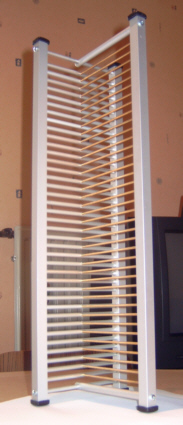

    Une mini-tour à 3 pieds

  • Une fois le traçage terminé, pointez tous vos trous avec une pointe à tracer de carreleur pour guider le foret de 3 mm.
  • D'ailleurs, dans un premier temps, tous les trous seront percés à 3 mm.
  • Comme le tasseau fait 17 x 17, le tube carré sera calé avec 2 lames de scie dans l'étau de la perceuse à colonne, et le tout maintenu à l'aide d'une pince à ressort.
  • Percez le premier trou du haut et glissez une vis de 3 x 30 mm : cela empêchera le tasseau de bouger.

    Calage du tasseau

  • Faites de même pour le trou du bas et un dans le milieu.
  • Terminez le perçage de tous les trous et repérez les tubes carrés au crayon de papier: droite, gauche, haut, bas et arrière.
  • Si les tubes carrés de 15 x 15 x 500 mm sont débités dans une longueur de 1 m, la chute fera 499 mm : elle sera mise à l'arrière
  • Les 6 trous des vis parker seront traversants et percés à 4 mm.
  • Percez à 6 mm tous les trous des 2 montants avant.
  • Profitez-en pour percer les embouts rentrants qui auront été préalablement rognés au cutter pour pouvoir rentrer en force dans les tubes carrés, et repérez-les, car ils seront démontés pour un perçage à 6,5 mm pour 4 d'entre eux : il ne faut pas qu'un copeau de plastique gêne l'assemblage.
  • Seule une aile du montant arrière sera percée à 10 mm, en haut et en bas, pour recevoir le rond alu de 10 mm.
  • Attention, comme dans tous les perçages de l'alu faites des avant-trous, commencez à 6 mm, puis 8 mm et ensuite 10 mm.
  • En ce qui concerne les 40 tubes de 6 x 155 mm, vous aurez besoin d'un gabarit de sciage fait avec une boîte à onglets et d'une cale fixée à la bonne côte.
  • Une fois débités, seuls 38 tubes auront un trou de 3 mm percés en leur milieu.(limer les arêtes vives)

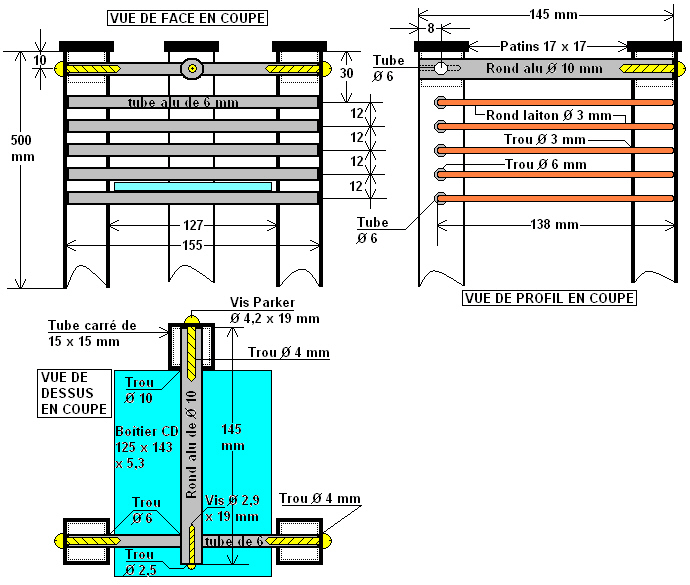

    Position des tubes

  • N'oubliez pas de pointer pour guider le foret sinon celui-ci risque de déraper : ceci est valable pour le perçage de tous les ronds alu.
  • Pour couper les 38 ronds laiton de 3 x 138 mm, aidez-vous d'une pince à sertir d'électricien qui possède différents trous pour couper proprement les vis.(arrondir les bouts)
  • Percez à 8 mm du bord une extrémité des 2 ronds de 10 x 145 mm avec un foret de 3 mm, puis 6 mm, cette extrémité aura un trou central de 2,5 mm et de profondeur 20 mm, et l'autre, un trou central de 4 mm et de profondeur 20 mm fait avec la perceuse à colonne.
  • Une fois que tout est prêt, assemblez les 40 tubes dans le montant gauche de la face avant, et là, ça coince : c'est normal !
  • On ne peut pas faire rentrer un tube rond de 6 mm dans un trou de 6 mm : il faut évaser les trous en imprimant un mouvement circulaire à la perceuse sans fil.
  • Il en va de même pour les trous de 3 mm du montant arrière.
  • N'oubliez pas d'enfiler les patins préalablement rognés au cutter et le premier tube de 6 mm dans le rond de 10 mm avant de commencer votre partie de Mikado, car l'assemblage, à plat sur une table, est un vrai jeu de patience.
  • Et même si vos 2 mains ne suffisent pas pour enfiler les tubes dans le deuxième montant, aidez-vous d'un serre-joint à pompe pour maintenir les premiers barreaux de l'échelle.
  • Ca y est ? Vous y êtes ?
  • Visser les 4 vis parker de suite en serrant le tube dans l'étau muni de mordages, car il va tourner !
  • Vérifiez l'écartement car il n'y a qu'un millimètre de jeu de part et d'autre du boîtier.
  • Et maintenant que l'échelle est terminée, continuons notre partie de Mikado.

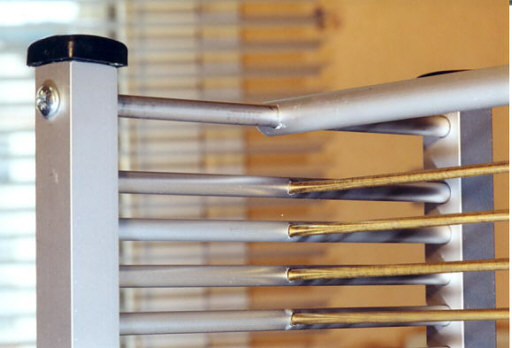

    Pas d'obligation de mettre des ronds laiton

  • Après avoir enfilé les 38 ronds laiton de 3 mm dans les trous centraux des tubes de 6 mm, serrez le montant droit dans l'étau et commencez l'assemblage du montant arrière : une vraie galère !
  • Assurez-vous auparavant que les 2 ronds de 10 mm rentrent bien dans le montant arrière et touchent bien l'intérieur du tube carré, car un patin percé à 10 mm, ça fait toujours des copeaux indésirables.
  • Vissez les 2 vis parker de 4,2 mm, à l'arrière, dans les ronds de 10 mm, centrez-les, repassez le foret de 2,5 mm sur le devant pour percer le tube de 6, mettre les 2 vis de 2,9 mm qui bloqueront l'ensemble, et voilà, la mini-tour est terminée ! Ouf !

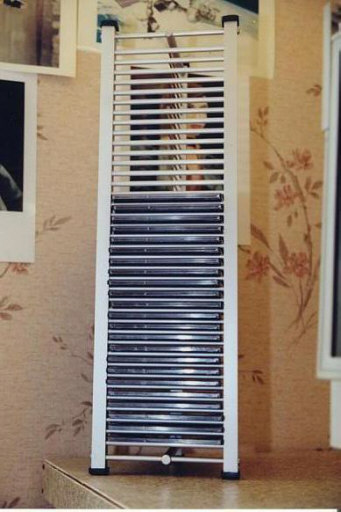

    La Mini-tour prends moins de place
