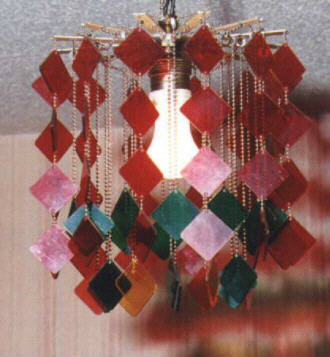

Un lustre à 12 branches et en plastique 4 couleurs


Matériel nécessaire :
  • 72 carrés plastiques de 30 x 30 x 2 mm.
  • 3 tringles à rideaux de 500 x 12 x 2 mm.
  • 12 rivets pop de 3 mm.
  • 20 cm de tube alu de 8 mm.
  • 1 rondelle alu de 70 x 2 mm.
  • 1 rondelle alu de 40 x 2 mm.
  • 25 mm de vis Paris de 17.
  • 2 écrous pour vis Paris.
  • 5,50 m de chaînette à boules.
  • 1 douille à vis à trou de 17.
  • 1 lampe Krypton à vis de 60 watts.
  • 1 cabochon de bombe de peinture.
  • 1 chute de câble de 2 x 1 mm².

    Quelques conseils :
  • Sciez 12 morceaux de 90 mm dans vos tringles à rideaux dont 6 auront une extrémité qui se terminera en forme de triangle.
  • Percez 3 trous de 3 mm dans chaque branche suivant le dessin, et fraisez à 3 mm pour le quatrième.
  • Encochez les fraisages à la lame de scie 32 dents, puis échancrez-les à la lime triangulaire de façon à clipser la première boule de la chaînette.
  • Procurez-vous une rondelle alu de 70 mm de diamètre, mais ne la percez pas toute de suite, car il faudra tracer une étoile à 12 branches à l'aide d'un compas.
  • Repérez et pointez les trous à percer qui recevront les rivets pop de 3 mm.
  • Le trou central de 17 mm se fera progressivement avec des tailles de forets différentes jusqu'à 13 mm. Après il vous faudra ajuster à la lime ronde ou à l'aide d'une petite meule conique ou cylindrique pour pouvoir y fixer la vis Paris.
  • Présentez les 12 branches sur la rondelle, en alternant bout carré et bout triangulaire, pour vérifier que tous les trous coincident, et rivez-les.
  • Vous pouvez dès à présent fixer la douille E27, mais câblez-la en dernier : ça sera plus facile pour travailler.
  • Enfilez la chaînette dans les trous restants en faisant 2 cercles, (un passage à l'endroit, un passage à l'envers) et arrangez-vous pour mettre les fermoirs à la sortie d'une branche.
  • Glissez les 24 anneaux fendus de 8 mm (entre 2 branches) sur cette toile d'araignée improvisée, et emprisonnez les différentes longueurs de chaînette en les pinçant sur la première boule.(la plus grande vers l'intérieur)
  • Puis fixez 1 carré sur chaque chaînette de 180 et 135 mm.
  • Suivant le diamètre de la boule, les carrés de plastiques seront percés à 2,5 ou à 2,8 mm dans un coin, les angles vifs seront limés et fendus à la lame de scie acier (32 dents) pour laisser le passage à l'axe qui maintient 2 boules.(attention, il n'y a que 36 carrés qui ont les 2 coins opposés percés)
  • Dans le cas présent, les chutes de 5 boules (de 2,5) sont montées en force dans les trous des 4 carrés extérieurs : la première boule est prisonnière et l'axe tire sur la deuxième en la bloquant contre le plastique. Mais rien ne vous empêche d'y mettre un soupçon de colle PVC.
  • Tout comme le lustre à 6 branches, précédemment cité, et vue sa légéreté, il n'est peut-être pas nécessaire d'arrêter le câble électrique à l'intérieur de la douille. Néanmoins, un simple collier rilsan ou du ruban adhésif feront l'affaire.
  • Terminez en cachant le domino avec un cabochon plastique récupéré sur une bombe de peinture, ou de produits ménagers.

    Avertissement :
  • Il y a dans ce montage, pas mal de matériaux de récupération, tels que ces tringles à rideaux qui ne servent plus, mais qu'on trouve facilement dans le commerce.
  • Par contre, en ce qui concerne les 72 carrés de plastiques de 30 x 30 mm (vert, rouge, jaune, orange) , ils ont été récupérés sur un synoptique d'armoire électrique hors-d'usage.
  • Tout comme ces petits bouts de chaînette à boules de 2,5 mm de diamètre, suspendus aux extrémités des 12 branches, et récupérés sur des porte-clés ou autre gadgets en tout genre : celle des magasins de bricolage fait 2,7 mm de diamètre et sera montée à l'intérieur du lustre.
  • Il faudra donc adapter le dessin et modifier les cotes en fonction des matériaux que vous possédez.
