La 4R25 portative

La lampe portative 6 volts

Matériel nécessaire :
  • 1 manche de lime de 19 x 95 mm.
  • 2 vis agglo de 4 x 30 mm.
  • 1 boîtier de lampe de poche pour pile plate de 4,5 volts.(115 x 25 mm)
  • 1 vis TH cadmiées de 5 x 15 mm.
  • 1 vis TH cadmiées de 5 x 10 mm.
  • 3 écrous zingués de 5 mm.
  • 3 rondelles plates laiton de 5 mm.
  • 1 lampe halogène de 5,2 v - 0,85 A à culot olive.(HPR50)
  • 2 pattes en fer plat cadmié de 90 x 10 x 3 mm.
  • 1 pile 6 volts - 4R25.(135 x 70 x 110 mm)
  • 2 cosses clips femelles.
  • 2 cosses plates à trou de 6 mm.
  • 1 cosses banane mâle.
  • 1 cosse banane femelle.
  • du fil électrique de 1 ou 1,5 mm².

    Quelques conseils :
  • Destinée à remplacer la lampe 12 volts pour garage aveugle, dont la batterie ne tient plus la charge, cette lampe 6 v pourra vous servir d'éclairage d'appoint ou de torche car, grâce à son ampoule de 4,42 w, elle possède un faisceau assez puissant et je me demande même si je ne vais pas l'installer sur mon VTT, moyennant quelques modifs.
  • On récupérera uniquement les 2 pattes fixées sur le manche de lime et on utilisera les trous existants pour fixer la pile de 6 v, le nouveau boîtier pour pile de 4,5 v et le fil du pôle plus.
  • De par sa conception, ce boîtier est isolé de la masse, ce qui nous permettra de clipser les cosses directement sur les languettes de contacts prévues à cet effet, et on supprimera l'épingle qu'on serre entre les dents.
  • Comme ces languettes sont plus larges que les cosses clips, un petit coup de cisaille sera nécessaire.(aplatir les cosses pour un bon serrage)

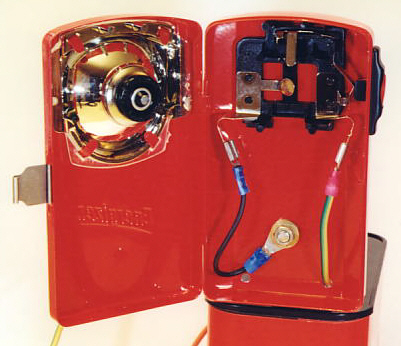

    Branchements des cosses

  • Reste le problème de la lampe halogène de 5,2 v car, une excroissance de l'ampoule l'empêche de pénétrer correctement dans l'optique.
  • Il suffira simplement de percer un trou de 3 mm dans le plastique transparent.
  • Comme cette lampe est utilisée pour éclairer le garage (n'oubliez pas d'isoler vos crochets de suspension), un premier fil sera branché entre une languette et la vis de fixation du boîtier (pôle négatif), un deuxième fil branché sur la deuxième languette sortira pour rejoindre le fin de course et un troisième fil branché sur la patte du pôle positif rejoindra également le F de C. (en série avec l'inter)
  • Pour une utilisation en éclairage d'appoint, le deuxième fil sera directement branché sur la patte du pôle positif.(pas de troisième fil)
  • Voilà, il ne vous restera plus qu'à basculer l'inter pour une utilisation garage ou communiquer en morse grâce au bouton poussoir présent sur ce nouveau boîtier.

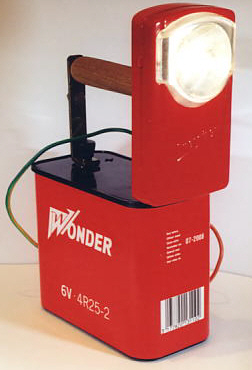

    Une lampe facile à réaliser !
