Une rampe de spots à Leds

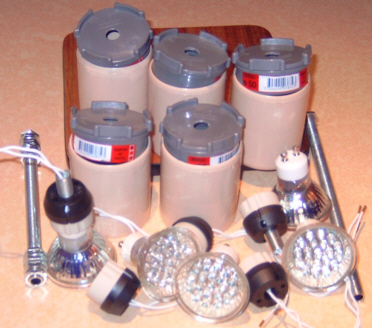

Matériel nécessaire :
1,20 m de profilé alu en U de 20 x 20 mm.
5 manchons à butée de 50 mm jaune sable.
5 tampons de visite de 50 mm.
5 douilles GU10 courtes précâblées.
5 spots à leds GU10 - 220 volts (3 blancs, 1 bleu et 1 rouge).
5 tubes filetés de 10 x 20 mm pour douille GU10.
10 écrous pour tube fileté de 10 mm.
2 vis agglo de 4 x 40 mm.
2 rondelles cuvettes de 5 mm.
1 fiche mâle 220 volts - 2 pôles + terre.
1 interrupteur.
du câble électrique 3 x 0,75 mm².
des dominos de 6 mm².
Comment faire ?
Vous voulez agencer votre cuisine autrement avec des élèments modulables achetés dans une grande surface spécialisée, et il vous manque de l'éclairage au-dessus du plan de travail, alors deux solutions : prenez le kit proposé ou faites-le vous même.

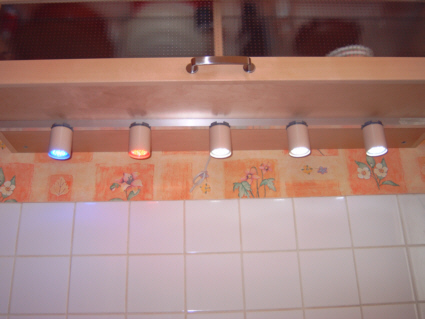

Si vous avez fixé une étagère de 1,20 m de large au-dessus d'un meuble bas, on s'aperçoit très vite qu'il manque de l'éclairage et une rampe de spots à leds judicieusement placée serait la bienvenue.
L'astuce réside dans le fait que les spots à leds GU10, qui font 50 mm de diamètre, s'encastrent parfaitement dans les manchons à butée de 50 mm trouvés dans le rayon plomberie, avec seulement quelques dixièmes de jeu.

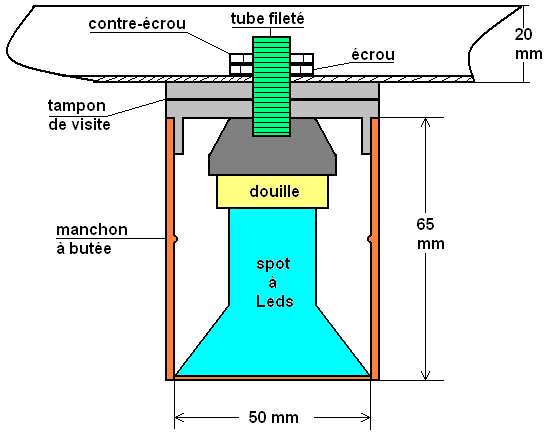

Delà à emboîter ces manchons sur des tampons de visite de 50 mm, il n'y avait qu'un pas à franchir pour imaginer un support de douilles GU10.
Percer un avant-trou de 3 mm dans le centre des tampons, puis progressivement, aléser à 6, 8 et 10 mm.
Comme ces tampons possèdent 4 oreilles de serrage, il faudra les scier en partie pour que le profilé en U de 20 mm coulisse parfaitement entre ces oreilles.
Pointer et percer le profilé en U avec un avant-trou de 3 mm, puis 6, 8 et terminer à 10 mm toujours à petite vitesse : les spots étant espacés de 200 mm.
Ici, les trous de fixation pour les vis agglo de 4 x 40 mm ont été percés à 20 mm des extrémités du profilé en U pour tomber juste dans la jointure du panneau vertical et de la première étagère.
Visser les tubes filetés de 10 x 20 mm dans les douilles, intercaler les tampons de visite, tous dans le même sens, et serrer les écrous et les contre-écrous à la pince plate : la clé de 14 ayant du mal à passer.
A l'aide des dominos, câbler les douilles par groupe de deux et sur la dernière, fixer le fil de masse entre 2 écrous : très important !
Attention : si vous n'y connaissez rien en électricité, faites-vous aider par un spécialiste.
L'interrupteur sera branché à bonne distance entre l'étagère et la fiche 220 volts - 2 pôles + terre.
Comme les spots ne traversent pas les manchons, à cause de la butée, il faudra les monter en même temps.
Naturellement, vous pouvez adapter cette rampe de spots à leds suivant vos besoins, en gardant à l'esprit que sa hauteur avoisine les 90 mm et qu'une étagère fixée à 1,58 m du sol, est un bon compromis.
Option :
Pour procurer un éclairage indirect dans la cuisine, vous pouvez ajouter 2 tubes fluorescents de 0,60 m (18 w chacun) au-dessus de l'étagère.
