Un réveil en fanfare

Buzzer 7 mélodies

Matériel nécessaire :
  • 1 réveil-matin à pile.
  • 1 buzzer 7 mélodies.
  • 1 coffret Teko P1.
  • 1 bouton poussoir.
  • 1 fiche jack de 3,5.
  • 1 embase jack de 3,5.
  • 1 pile de 9 v.
  • 1 clip pour pile 9 v.
  • 2 vis TR de 3 x 20 mm avec écrous.
  • du fil de câblage électronique.

    Conseils :
  • Si vous en avez marre de votre sempiternelle bip-bip ou que votre buzzer a rendu l'âme, c'est l'occasion ou jamais de vous bricoler un réveil en fanfare.
  • Le réveil-matin en question fonctionne avec une pile LR3 de 1,5 v, et le buzzer étant hors-service, la platine le supportant et l'interrupteur ont été supprimés.
  • Quelque soit votre cas de figure, il faut repérer et couper les 2 fils qui proviennent du système d'horlogerie : il s'agit d'un contact sec que nous souderons à 2 fils de câblage torsadés, et qui seront raccordés à la fiche jack de 3,5.
  • Attention, comme il faut retirer les aiguilles pour accéder au système, positionnez-les à une heure bien précise, de façon à pouvoir les remettre à la même place, sinon l'alarme sera décalée.
  • La pile sera maintenue par un bout de contre-plaqué de 10 mm d'épaisseur taillé en U et qui épousera le fond du coffret.
  • Il sera glissé en premier de façon à pouvoir fixer le bouton poussoir de test et l'embase jack.
  • Sur la façade avant, un petit trou, caché par le buzzer, permettra le passage des fils.
  • Il ne vous restera plus qu'à souder les fils suivant le schéma.

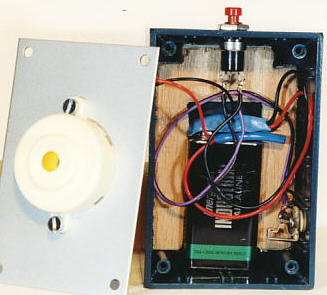

    mise en place de la pile

    Conclusion :
  • Mise à part le réveil, vous pouvez toujours utiliser cette diane de poche comme mélodie d'attente téléphonique, en remplaçant le bouton poussoir par un interrupteur miniature.
  • Et n'oubliez pas de brancher la fiche jack sur son embase avant de vous endormir, si vous voulez vous réveiller à temps !

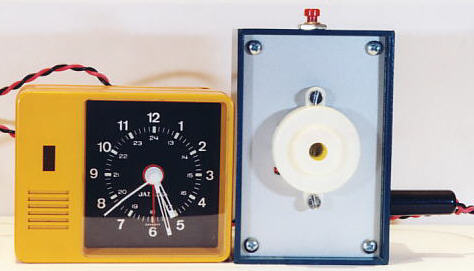

    un réveil en fanfare
