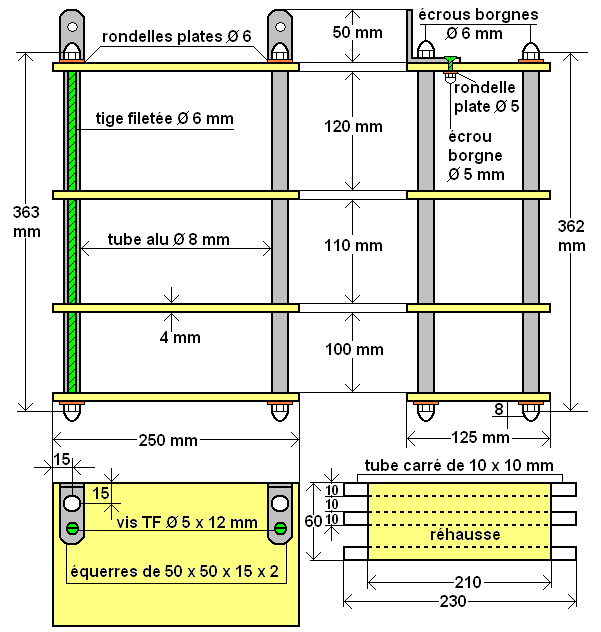

Matériel nécessaire :

4 tubes alu brut de 8 x 100 mm.

4 tubes alu brut de 8 x 110 mm.

4 tubes alu brut de 8 x 120 mm.

2 tiges filetées de 6 x 362 mm.

2 tiges filetées de 6 x 363 mm.

4 morceaux de plexiglas de 250 x 125 x 4 mm.

8 écrous borgnes zingués de 6 mm.

2 écrous borgnes zingués de 5 mm.

6 rondelles plates laiton de 6 mm.

2 rondelles plates laiton de 5 mm.

2 vis TF de 5 x 12 mm.

2 équerres de chaise de 50 x 50 x 15 x 2 mm.

Option réhausse :

9 tubes carrés transparents de 230 x 10 x 10 mm.

3 morceaux de plexiglas de 210 x 60 x 4 mm.

de la colle silicone incolore.

Conseils :

Comme les feuilles de plexi de 4 mm d'épaisseur sont conditionnées en 250 x 500 mm, prenez-en 2, de façon à mettre les chants coupés vers l'arrière.

Ainsi, en coupant 2 étagères par feuilles, vous aurez les bords propres en face avant.

Pour ce qui est de couper le plexi au cutter, aidez-vous d'une règle plate et d'un calendrier cartonné qui fera office de sous-main, surtout si vous travaillez sur la table de la cuisine.

Repèrez la largeur à découper et à l'aide de la règle, tenue fermement, rayez le plexi 4 à 5 fois de suite dans le même sillon.

Ici, comme la longueur fait 250 mm, il vaut mieux emprisonner le morceau de plexi entre une règle plate en alu, maintenue par 2 serre-joints à pompe, et le bord de l'établi.

Le sillon, dirigé vers le haut, devra dépasser de 5 mm (environ) de cet étau de fortune.

Avec vos mains gantées, tenez fermement la plus grande longueur et appuyez d'un coup fort et sec vers le bas.

Normalement, le plexi est recouvert d'un film protecteur transparent, et si ce n'est pas le cas, portez une paire de lunettes de protection lors de cette opération.(on ne sait jamais)

N'oubliez pas d'arrondir les angles à la lime et de râper les angles vifs au cutter.

Pointez les 4 trous avec une pointe à tracer de carreleur sur une première étagère qui vous servira de gabarit de perçage.

Comme les trous sont à 15 mm du bord, percez en douceur en utilisant des forets de 1,5 mm, puis 3 mm montés sur une perceuse sans fil.

Percez, une à une, les 3 autres étagères en utilisant ce gabarit improvisé maintenu par 2 serre-joints sur le bord de l'établi et en y intercalant des chutes de contre-plaqué pour ne pas rayer le plexi.

Terminez en perçant les 16 trous à 4, 5 et 6 mm, toujours en douceur et à très petite vitesse, surtout vers la fin.

Et il suffira de présenter les équerres pour percer les trous qui les empêcheront de tourner.

Pour scier les tubes alu 4 par 4 à la bonne longueur, fixez une cale réglable dans la boîte à onglet, ainsi vous serez sûr qu'ils seront à la même côte.

Les 2 tiges filetées avant seront sciées à 362 mm et les 2 tiges filetées arrière à 363 mm, à cause de l'épaisseur des cornières.

Comme les écrous borgnes n'acceptent que 8 mm de tige filetée, il faut prévoir 1 mm de serrage sur chaque écrou du haut avant collage.

C'est pour cela qu'il vaut mieux tout essayer en montant l'étagère, les écrous du bas étant serrés en force.

N'oubliez pas d'intercaler les rondelles plates qui permettront de répartir la force de serrage, et ne serrez pas comme une brute, sous peine de catastrophe.

Pour l'option réhausse, il reste assez de plexi pour en faire au moins trois.

Etalez le silicone sur les tubes carrés des 2 bords, uniquement, pour commencer.

Posez le morceau de plexi dessus, ajustez et serrez mollement avec les serre-joints : attention, ça va glisser.

Seulement, au bout d'une paire d'heures, vous pourrez coller le troisième tube carré du milieu en intercalant les extrémités de 2 autres tubes carrés de 10 x 10 pour respecter la côte de maintien des réhausses qui seront engagées de biais pour emprisonner les tubes alu.

Et voilà, il ne reste plus qu'à fixer l'étagère au mur et à disposer vos figurines selon votre inspiration.(c'est mon neveu qui va être content)
