La tour Deluxe-Valentine

La tour Deluxe-Valentine

Liste du matériel :
  • 120 cornières alu brut de 15 x 15 x 140 mm.(18 x 1 m)
  • 4 U alu argent de 20 x 20 x 1000 mm.
  • 1 U alu de 13,5 x 8 x 140 mm.(gabarit)
  • 4 tubes alu argent de 16 x 130 mm.
  • 4 tiges filetées de 6 x 150 mm.
  • 32 écrous de 6 mm.
  • 8 rondelles plates de 6 mm.
  • 8 vis Parker de 4,2 x 19 mm.
  • 120 rivets aveugles alu de 3,2 x 11 mm.
  • 120 vis zinguées TR de 4 x 10 mm.
  • 120 écrous de 4 mm.
  • 8 embouts rentrants plastiques de 22 x 22 mm.
  • 4 embouts rentrants plastiques de 37 x 37 mm.

    Conseils et explications :
  • La réalisation de cette tour à 60 boîtiers double CD est tout simplement pharaonique et demande beaucoup de temps et de patience.(et d'argent, comme tout prototype)
  • Imaginez : 18 m de cornières alu à scier, plus de 500 trous à percer, 120 rivets à poser, 120 vis et 120 écrous à boulonner, des semaines de travail et des mois de mise au point.
  • Et encore, elle n'est pas parfaite car suite à une erreur de perçage, elle a été reconstruite 2 fois, mais le résultat final donne satisfaction.
  • Pour débiter les 120 cornières alu de 15 x 15 x 140 mm, vous aurez besoin d'un gabarit de sciage fait avec une boîte à onglets munie d'une cale fixée à 140 mm du trait de scie : il assurera un minimum d'équerrage.

    Gabarit de sciage

  • Si les mors de votre étau ne s'écartent pas assez, fixez un carré de 20 x 20 x 250 mm (bois ou nylon) sous la boîte à onglets avec une vis de 6 x 50 mm TF côté sciage.(6 x 50 mm TH côté cale)
  • Pour percer toutes les cornières sans traçage, faites un gabarit de perçage avec le U de 13,5 x 8 x 140 mm avec un trou de 3 mm à 10 mm des bords.
  • D'ailleurs, pour ne pas se tromper, tous les trous seront percés à 3 mm.
  • Mettre le U dans la cornière et maintenez-le avec une pince à ressort.
  • Serrez le tout dans l'étau de la perceuse à colonne et percez un premier trou.

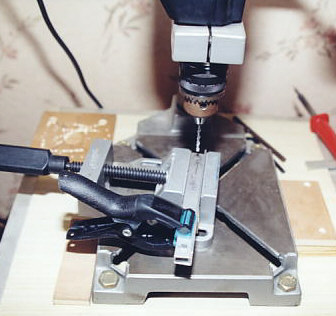

    Gabarit de perçage

  • Glissez-y une vis de 3 x 30 mm, ôtez la pince et percez le deuxième trou.
  • N'oubliez pas de débarrasser le foret du copeau alu qui gêne le centrage, tout les 3 ou 4 perçages.
  • Repérez bien vos cornières (Gauche et Droite) car avec le nouveau perçage, elles ne pourront plus être inversées.
  • Avec la perceuse sans fil, les cornières auront la face avant repercée à 3,5 mm (pour les rivets de 3,2) et la face arrière repercée à 4 mm (pour les vis de 4), sauf 4 cornières qui nous serviront à régler l'écartement entre le montant avant et le montant arrière.(elles seront montées en dernier)
  • Percez les 2 montants gauches en commençant par le haut à 10, 28 et 48 mm du bord uniquement.
  • Pour plus de commodités, on utilisera sur un établi pliable car il faut pouvoir tourner autour du plan de travail.
  • Attention ! L'évidement du U sera dirigé vers l'arrière pour ne pas voir les rivets et les écrous.
  • Fixez les 2 équerres avec des vis de 3 mm en haut et en bas, vérifiez l'équerrage avec une équerre à talon, et vérifiez l'écartement qui devra être de 105 mm entre les 2 montants gauches.
  • Posez la première cornière alu en haut à 48 mm du bord contre l'équerre à talon maintenue par un serre-joint à pompe.
  • Percez à 4 mm à l'arrière, mettre une vis de 4 x 10 mm, vissez et serrez.
  • Percez à 3,5 mm à l'avant, mettre un rivet pop de 3,2 et là, impossible de riveter car le bec de la pince à rivets ne passe pas à cause de la hauteur de la cornière.
  • 1 ère astuce : fabriquez-vous une réhausse dans un carré alu de 8 x 8 x 10 mm avec un trou central de 3 mm.
  • 2 ème astuce : pour éviter de perdre sans arrêt l'écrou de 4 mm, scotchez du ruban adhésif sur une face de la clé plate de 7 mm.
  • Evidemment, percer à 4 puis à 3,5 mm nous oblige à changer de foret sans arrêt, mais si la première cornière alu est bien posée, on pourra travailler avec des séries de 3 ou 4 (pas plus) à l'aide de 2 serre-joints à pompe.
  • Le premier maintiendra l'équerre à talon, empêchera les cornières de glisser et assurera un bon équerrage.(il ne doit pas y avoir de jour entre elles)
  • Le deuxième empêchera les cornières de se soulever grâce à un bout de contre-plaqué de 100 x 30 x 10 mm posé sur les 3 cornières à percer.

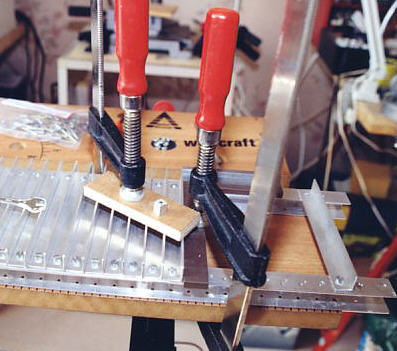

    Perçage à l'aide de 2 serre-joints

  • Comme il n'y a pas de côte à respecter pour centrer les cornières sur les 2 montants, la pose se fera à l'œil, le principal étant d'aligner les têtes de vis de 4 mm qui servent de taquets d'arrêt.
  • Faites de même pour les montants droits et attention, les trous de 4 et 3,5 mm sont inversés.
  • Une fois les faces latérales terminées, percez les montants à 3,5 mm (vis Parker), à 6 mm (tige filetée) et ébavurez les têtes de rivets.
  • Reprendre le serrage des vis de 4 mm à la visseuse sans fil.(force constante)
  • Préparez les patins de 22 x 22 mm en les rognants au cutter sur seulement 3 faces et fixez-les avec les vis Parker qui auront la pointe coupée.(trop longues)

    Patin maintenu par une vis Parker

  • Les 4 patins du bas devront être préalablement ajustés pour rentrer en force dans les embouts rentrants de 37 x 37 mm qui donneront une meilleure stabilité à la tour.

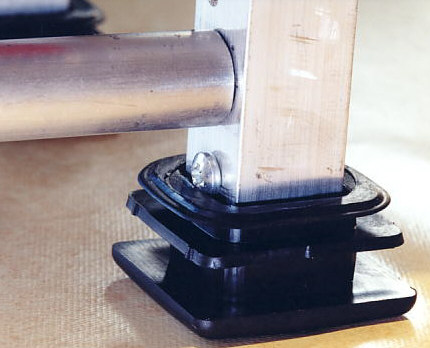

    Montage en force sur les gros patins

  • Préparez les 4 tiges filetées de 6 x 150 mm avec écrous, rondelles, contre-écrous et réglez-les à 131 mm.
  • Fixez les 4 tiges filetées sur une face latérale posée à plat sur l'établi, bloquez-les, enfilez les 4 tubes alu de 16 x 130 mm, assemblez la deuxième face latérale et vérifiez l'écartement.

    Boulonnage des cornières et tiges filetées

  • Mettre la tour debout et essayez toutes les étagères avec un boîtier double CD : il ne doit y avoir que 5/10 ème de jeu de chaque côté.
  • Il se peut qu'un rivet mal posé peut nuire à cet essayage, mais les tiges filetées réglables sont là pour pallier le défaut.
  • Terminez en mettant des contre-écrous de 6 mm en bout des tiges filetées : ça les empêchera de se dévisser lors d'une manutention car une fois remplie, la tour avoisine les 9 kilos !

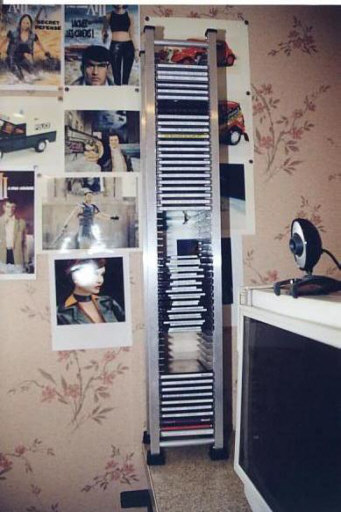

    La tour Deluxe-Valentine sur le bureau

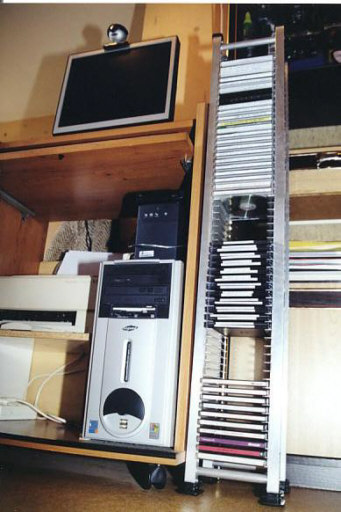

    La tour Deluxe-Valentine sur le sol
